Deckensegel und Wandpaneele in einem Besprechungsraum — Akustik als Teil der Architektur.
DAS PROBLEM
Hall und Lärm kosten Konzentration — in Büros, Besprechungsräumen und Praxen.
Nachgerüstete Standard-Absorber lösen das Problem oft nur technisch, nicht gestalterisch: Sie wirken hineingestellt statt zum Raum gehörig. Und Schreiner, die Konzept und Handwerk beherrschen, sind selten.
BIS ZU
86 Min.
verlorene produktive Arbeitszeit pro Tag in offenen Büros — durch Lärm und Ablenkung.
15-28 %
0,6 s
Produktivitätsverlust durch Bürolärm — bei dauerhaft hohem Pegel bis zu 30 Prozent.
Nachhallzeit-Obergrenze der ASR A3.7 im Mehrpersonenbüro. Liegt ein Raum darüber, ist der Arbeitgeber zu Maßnahmen verpflichtet.
Zur Einordnung: Ein Team von zehn Personen verliert schon bei vorsichtig gerechneten 15 Minuten pro Tag rund 27.500 € im Jahr. Akustikmaßnahmen kosten einmalig einen Bruchteil davon — sie amortisieren sich in der Regel innerhalb eines Jahres, über zurückgewonnene Konzentration, ruhigere Besprechungen und weniger Ermüdung.
Quellen: Steelcase/Ipsos · BAuA · ASR A3.7 „Lärm" · Rechenbeispiel: 10 Personen × 0,25 h × 50 € × 220 Arbeitstage
DIE LEISTUNG
KONZEPT UND AUSFÜHRUNG AUS
EINER HAND.
01 · AKUSTIKKONZEPT
Jedes Projekt beginnt mit einer Akustikmessung in jedem betroffenen Raum. Auf Basis der Messwerte wird die Wirkung der Maßnahmen nach DIN 18041 simuliert und der Raum mit Palette CAD in 3D visualisiert — Sie sehen das Ergebnis, bevor gefertigt wird.
Akustikmessung in jedem Raum
Simulation der Maßnahmen nach DIN 18041
3D-Visualisierung vorab
Angebot mit akustischem Bericht: alle Maßnahmen, Soll-Ist-Vergleich und Einschätzung der Wirksamkeit
02 · AUSFÜHRUNG
Akustikelemente in Schreinerqualität — Material und Oberfläche richten sich nach akustischer Anforderung und Raumkonzept: Holz, farbige Paneele oder Stoffbezug. Gefertigt in der eigenen Werkstatt.
Wandpaneele
Deckensegel
Absorber - freistehend oder an der Wand
DER ABLAUF
VIER SCHRITTE
01
BESTANDSAUFNAHME
Vor Ort: Raum, Nutzung und Problemzonen werden aufgenommen — inklusive Akustikmessung in jedem Raum.
02
KONZEPT
Die Maßnahmen werden auf Basis der Messwerte nach DIN 18041 simuliert. Sie erhalten ein Angebot mit akustischem Bericht: alle Maßnahmen, Soll-Ist-Vergleich, Einschätzung der Wirksamkeit — dazu die 3D-Visualisierung.
03
FERTIGUNG
In der eigenen Werkstatt in Georgensgmünd.
04
MONTAGE
Sauber und termingerecht — mit möglichst wenig Störung im Betrieb. Auf Wunsch mit Nachher-Messung: Die Wirkung ist belegbar, nicht nur hörbar.
01
MEETINGBOX
Ein Raum im Raum für vertrauliche Gespräche: schallgedämpft, kompakt, für bis zu vier Personen. Besprechungen und Telefonate bleiben ungestört, unabhängig vom Lärmpegel im übrigen Büro.
02
PAUSENBEREICH · RAUM IN RAUM
Raum-in-Raum-Lösungen trennen den Pausenbereich akustisch vom übrigen Büro. Ein ruhiger Rückzugsort, der zugleich den Lärmpegel im ganzen Raum senkt.
03
AKUSTIKBILDER
Akustikbilder dämpfen Hall und störende Geräusche und sind zugleich ein ruhiges Gestaltungselement. Maßgefertigt in Format, Material und Motiv.
04
BÜROARBEITSPLATZ
Akustikelemente für höhenverstellbare Schreibtische: im Sitzen und im Stehen wirksam. Für konzentriertes Arbeiten im offenen Büro.
REFERENZ · STEUERKANZLEI, OBERBAYERN
EINE ETAGE.
VIER ABSCHNITTE. EIN JAHR.
Angefangen hat es mit Wandabsorbern in den Büros und am Empfang. Zwölf Monate später war die ganze Etage bearbeitet: Büros, Empfang und Wartebereich einer Steuerkanzlei. Jeder Abschnitt wurde einzeln geplant und beauftragt.
DER RAUM
Glaswände, glatte Wände, harter Boden, Betondecke. Viel Fläche, die Schall zurückwirft, und wenig, die ihn schluckt.
DIE ABSCHNITTE
01

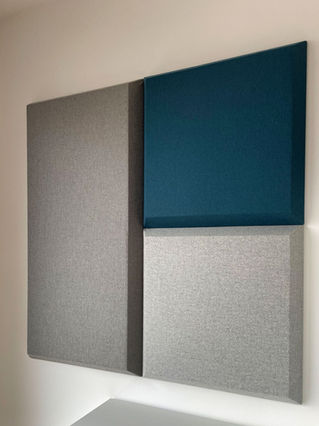

Wandabsorber in sechs Büros, an der Anmeldung und im Wartebereich. Format, Farbe und Anordnung für jeden Raum einzeln, die Farben nach Bemusterung.
02
Neun Tischtrennwände in einem Mehrpersonenbüro. Die Arbeitsplätze sind voneinander abgeschirmt.
03
Ein freistehender Raumtrenner am Empfang: Eichenlamellen, bepflanzte Edelstahlkästen, vier Drehtüren mit Fachböden dahinter. Dazu Deckensegel in zwei Büros.
04
Sechzehn Deckensegel im Empfangsbereich.
DAS ERGEBNIS
In zwei Büros wurde am selben Tag vor und nach der Montage der Deckensegel gemessen, am selben Punkt und mit demselben Mikrofon. Die Nachhallzeit sank von 0,95 auf 0,55 Sekunden und von 0,80 auf 0,53 Sekunden. Beide Räume liegen jetzt unter 0,60 Sekunden, dem Wert der ASR A3.7 für Mehrpersonenbüros.
Nachhallzeit vor und nach der Montage der Deckensegel, gemessen am selben Punkt. Mittel der Oktavbänder 500 Hz bis 2 kHz
Der Raumtrenner am Empfang trennt den Wartebereich von den Arbeitsplätzen und trägt die Bepflanzung. Er sieht aus, als hätte er immer dort gestanden.
Auftragsvolumen rund 27.000 € netto, verteilt auf vier Abschnitte.
